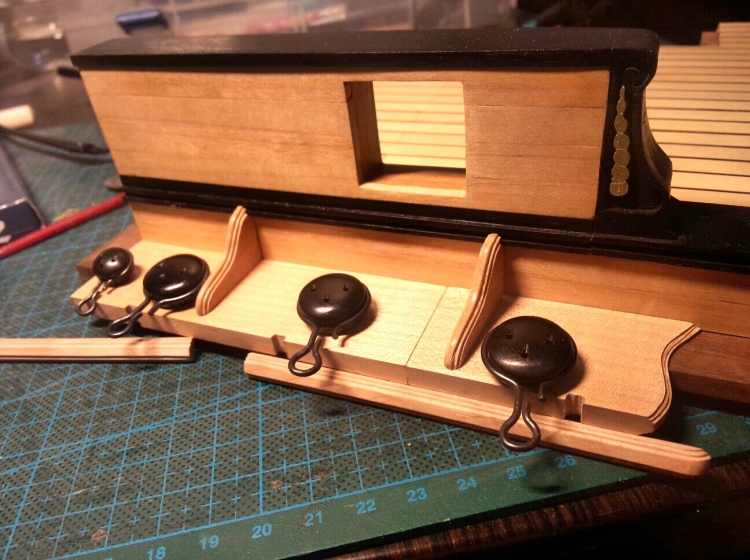

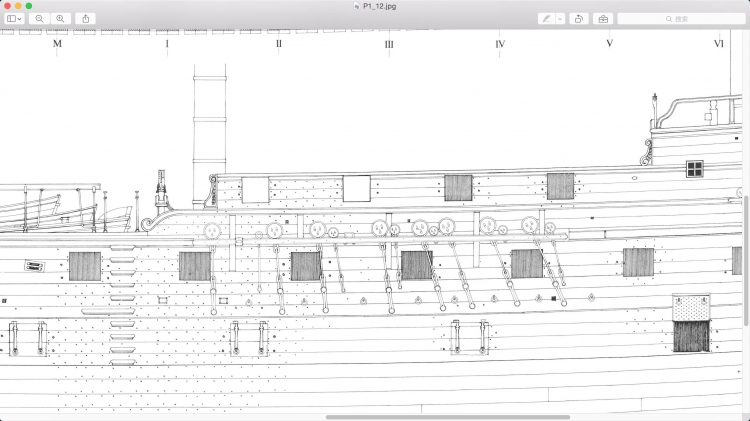

感谢老廖提供的甲板炮套材,以及83兄等提供的相关图纸,还有蛋蛋指出的不足之处。自己增加了甲板炮船身侧面的一些细节,遗憾的是由于材料缺水,承板没有按多块纵向拼接,只是用两块梨木横向拼起来的,希望不要误导各位读者。

简单说一下思路:

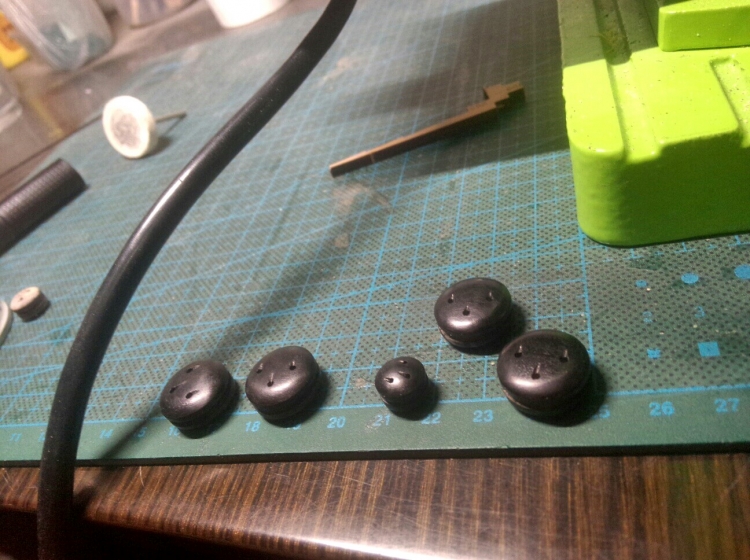

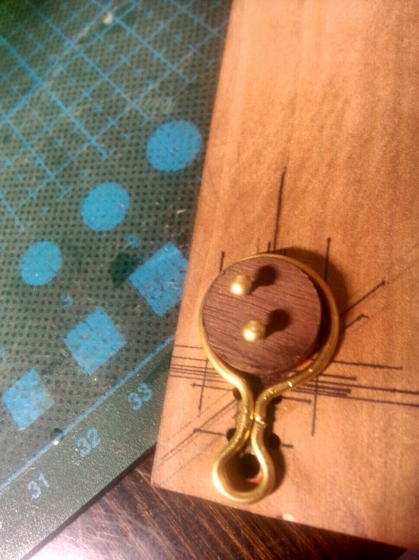

1.按大船图纸增加3大1小4个滑轮,,用岑兄黑马克笔上色法模拟黑檀。并用软铜丝做轮箍发黑;

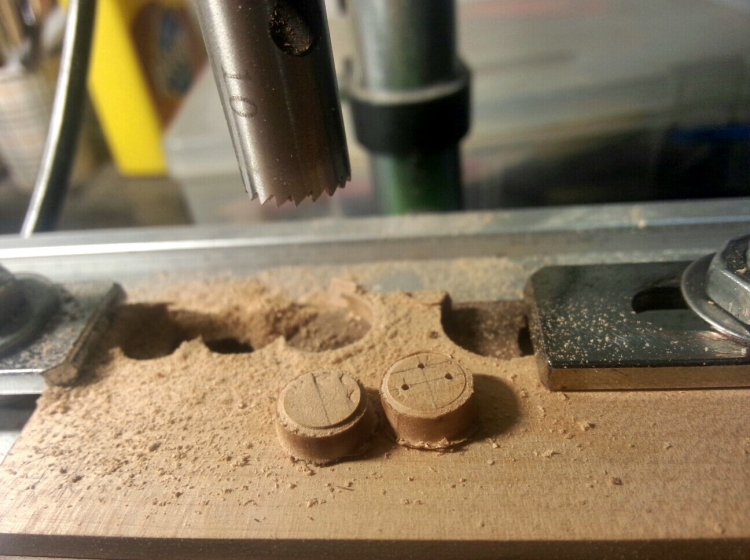

2.用首饰拉丝模具,制作1.0mm樱桃木木丝,模拟真船上面的木塞(不用铜钉);

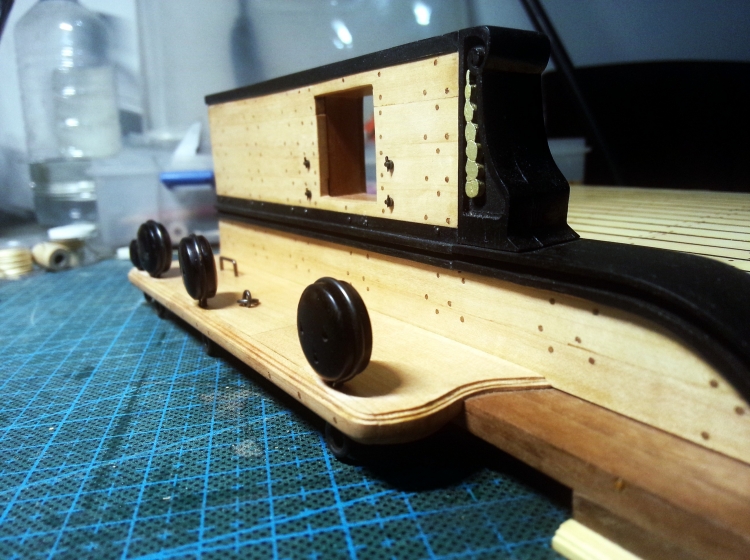

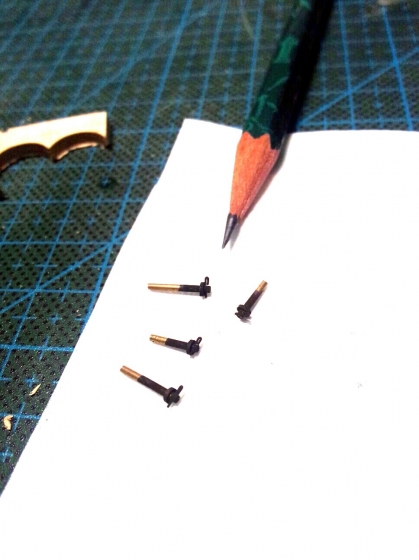

3.制作炮窗外侧4个9字钉的固定环,并加0.3mm的销子;

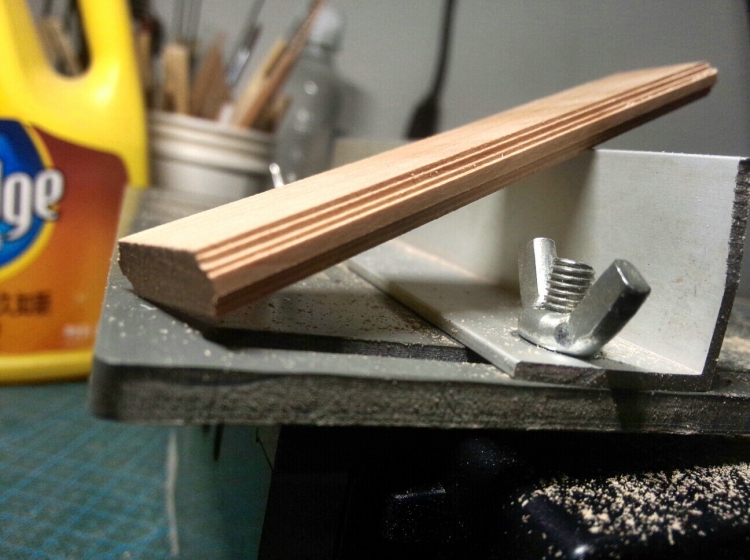

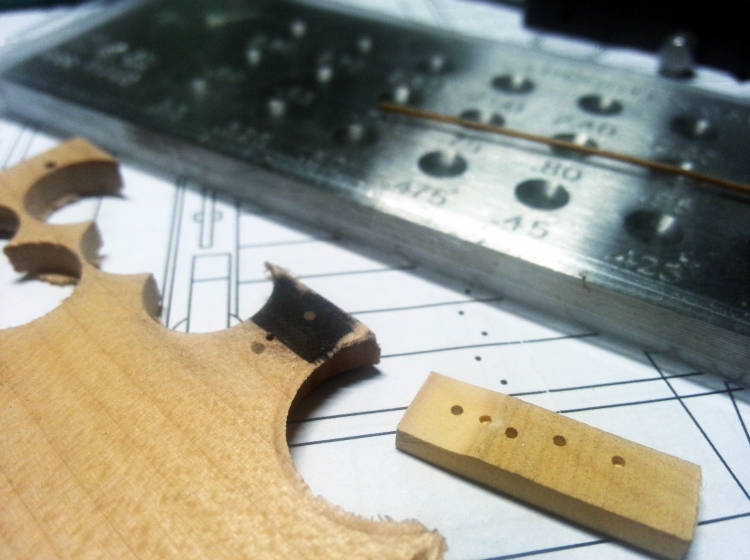

4.用台锯和台钻,给承板开槽,增加花纹,美观。

制作过程不是很专业,术语也不太懂(“侧支索承板”就是记了好久记住的)

上色仿黑檀链接

http://www.4hmodel.com/forum.php ... amp;_dsign=f1e3b78f

甲板炮制作链接

http://www.4hmodel.com/forum.php ... amp;_dsign=394a8ccc

该用户从未签到

 楼主| 发表于 2016-8-29 11:04:43 | 显示全部楼层
本帖最后由 ada1976 于 2016-8-29 11:06 编辑

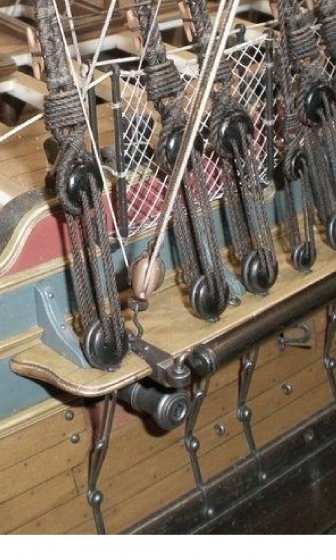

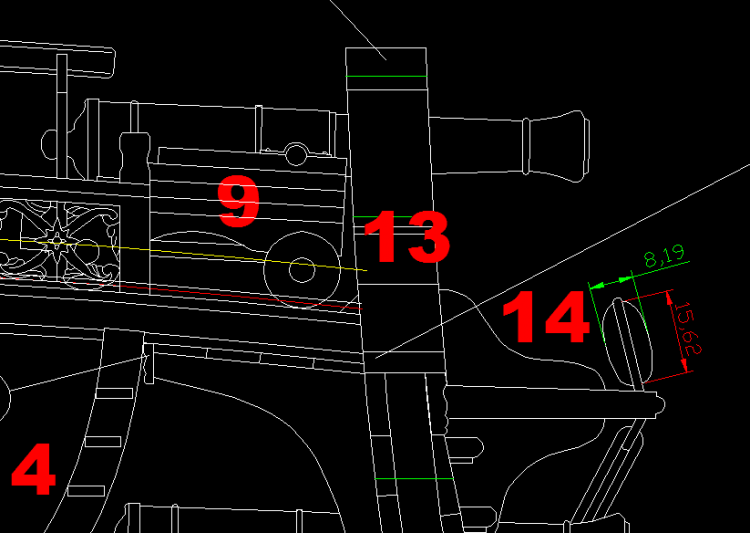

图纸资料以及老外制作的,看看能不能上传
  • TA的每日心情
    开心
    2023-11-28 10:31
  • 发表于 2016-8-29 11:52:11 | 显示全部楼层
    必须赞一下!
  • TA的每日心情
    开心
    6 天前
  • 发表于 2016-8-29 12:04:11 | 显示全部楼层
    楼主做的真是霸道啊。请教一下,您固定炮索的垫片和销子是怎么做的,再就是三眼滑车固定铜丝的沟槽是怎么做的。谢谢

    该用户从未签到

     楼主| 发表于 2016-8-29 12:19:45 | 显示全部楼层
    15898101585 发表于 2016-8-29 12:04
    楼主做的真是霸道啊。请教一下,您固定炮索的垫片和销子是怎么做的,再就是三眼滑车固定铜丝的沟槽是怎么做 ...

    我只想多增加些细节。

    垫片是用外径2mm内径1mm的铜管一片片锯下来,木头上面按适合高度钉一个1mm铜丝,把铜管锯下的铜片套在上面用世新打磨轮磨平。

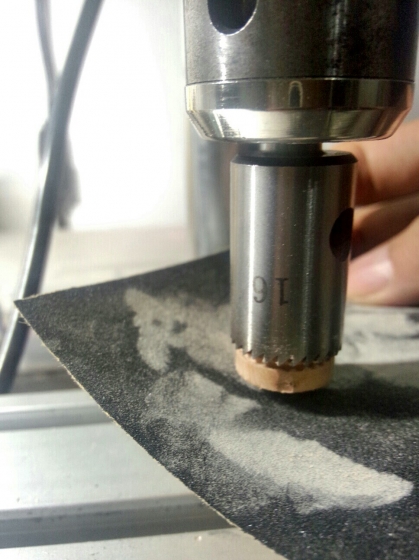

    三眼滑轮,是用两排合起来变成一个的。举例:16mm滑轮,需要用1.5mm的铜丝箍,先用14mm的佛珠刀开0.75mm的槽,再换16mm的佛珠刀切下滑轮。用两个上面的零件粘起来,就是1个完整的滑轮了。
  • TA的每日心情
    开心
    6 天前
  • 发表于 2016-8-29 15:07:00 | 显示全部楼层
    明白了,谢谢楼主指点。
