[HMS Diana]创新世纪的戴安娜号建造日记

瓦良格

那个位置不应该放水桶，那里应该是水泵{:12:}

创新世纪

瓦良格 发表于 2020-7-4 00:41
那个位置不应该放水桶，那里应该是水泵

我也不是很清楚，我看他那个解剖书写的这里是垃圾桶，旁边是水泵

瓦良格

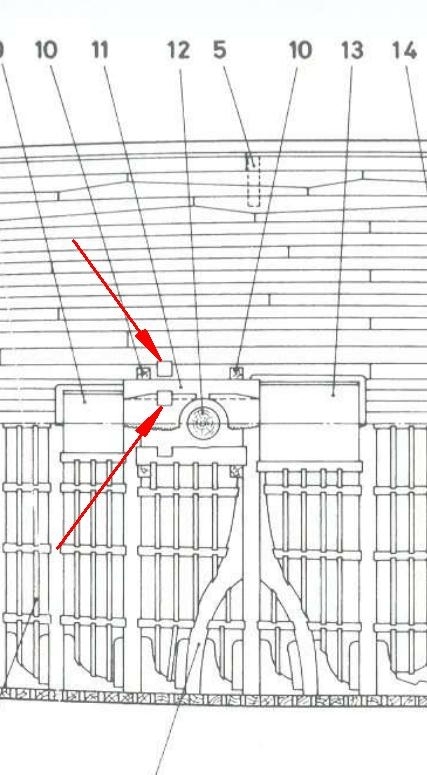

箭头所指的应该是两根柱子

创新世纪

瓦良格 发表于 2020-7-4 00:47
箭头所指的应该是两根柱子

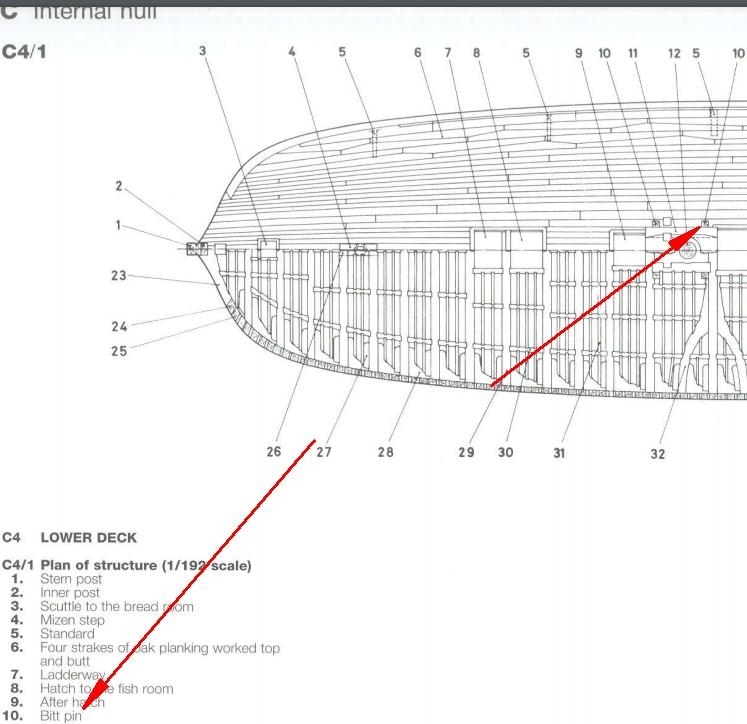

似乎不是，您看我下面给您指出的英文单词，bitt bin同bin，意为垃圾桶，对应的都是10号，但我确实也不确定为什么垃圾桶是方的

瓦良格

创新世纪

创新世纪 发表于 2020-7-4 00:48
似乎不是，您看我下面给您指出的英文单词，bitt bin同bin，意为垃圾桶，对应的都是10号，但我确实也不确 ...

当然也有可能是解剖书的错误，前段时间跟CAF的曹老板聊他说其实解剖书也不是权威

瓦良格

剖析书其实有很多错误

创新世纪

瓦良格 发表于 2020-7-4 00:51

您看，这个是水泵，他指出来了，泵在主桅的左后方，而垃圾桶在左前方

瓦良格

等等，我看错了，你原来做的是最下层的甲板啊！除非你做透视，否则根本看不见什么

创新世纪

瓦良格 发表于 2020-7-4 00:51

我经过了研究和分析，发现大致是这样的：


结合图C8-3和C8-4一起观察，则可发现主泵的4个木桩并没有伸向下层
伸向下层的有：
通向主泵储水箱的两根导水管
分别在这张图中以两个白色正方形表达


以及榆树泵的输水管，也就是图C8-4中右侧的那根
在图C8-4中，这根管的展示在右侧，实际应该两侧都有，但似乎未能在下层甲板剖面图中展示出来
可能是因为简化或者其他原因造成的

通过覆盖两张图纸可以发现，左侧榆树泵输水管确实有被简化的可能性，其位置应该在主水泵输水管与垃圾桶之间
我做了一张整体的展示图您可以看一下

所以只要注水泵的支柱没有延伸到下层甲板（图纸展示中没有延伸），纵使这本书忽略了左侧的榆木泵（我通过图纸覆盖进行了还原）
理论上讲存在那两个位置放置垃圾桶的可能性，但具体关于垃圾桶形状问题，以及是不是主泵支柱延伸了但图纸标错了标成垃圾桶了
查证难度较大，但我还会努力继续查证，感谢瓦良格老师点出问题让我也思考了很多，共同学习共同进步{:16:}
