甲板炮侧支索承板及三眼滑轮

ada1976 · 发表于 2016-8-29 11:00:22

本帖最后由 ada1976 于 2016-8-29 11:11 编辑

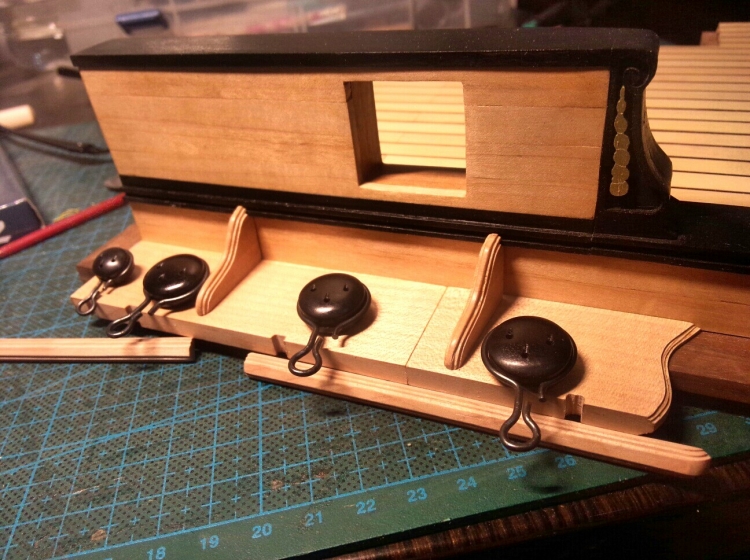

感谢老廖提供的甲板炮套材，以及83兄等提供的相关图纸，还有蛋蛋指出的不足之处。自己增加了甲板炮船身侧面的一些细节，遗憾的是由于材料缺水，承板没有按多块纵向拼接，只是用两块梨木横向拼起来的，希望不要误导各位读者。

简单说一下思路：

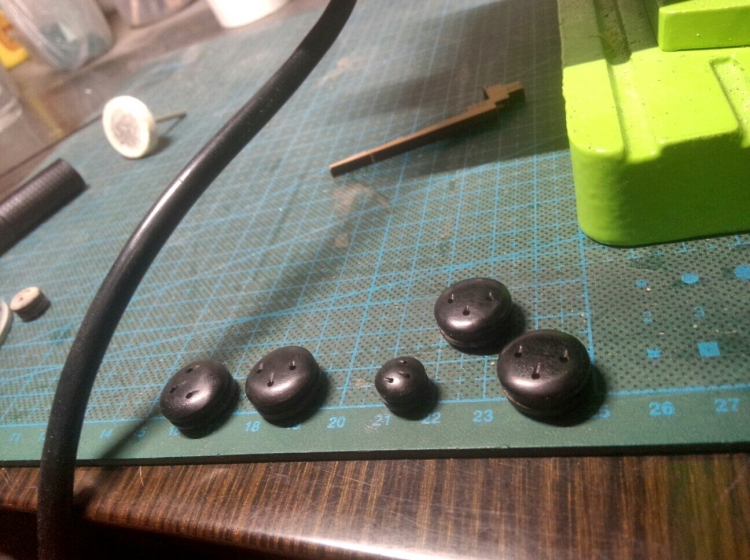

1.按大船图纸增加3大1小4个滑轮，，用岑兄黑马克笔上色法模拟黑檀。并用软铜丝做轮箍发黑；

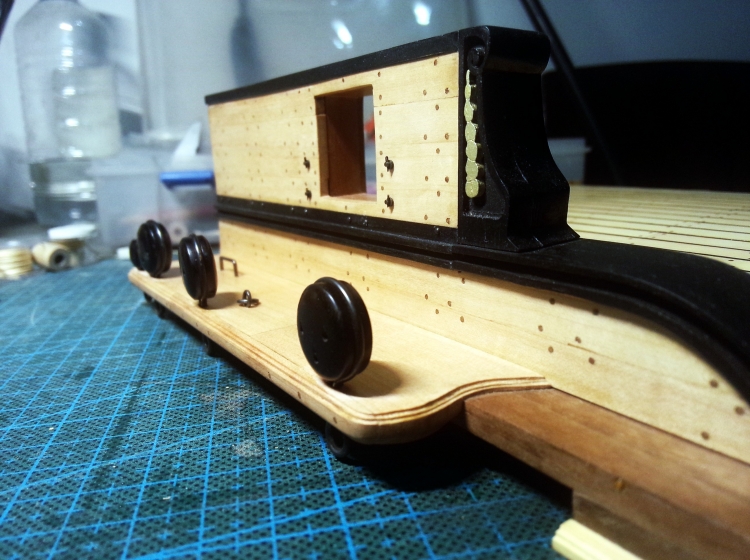

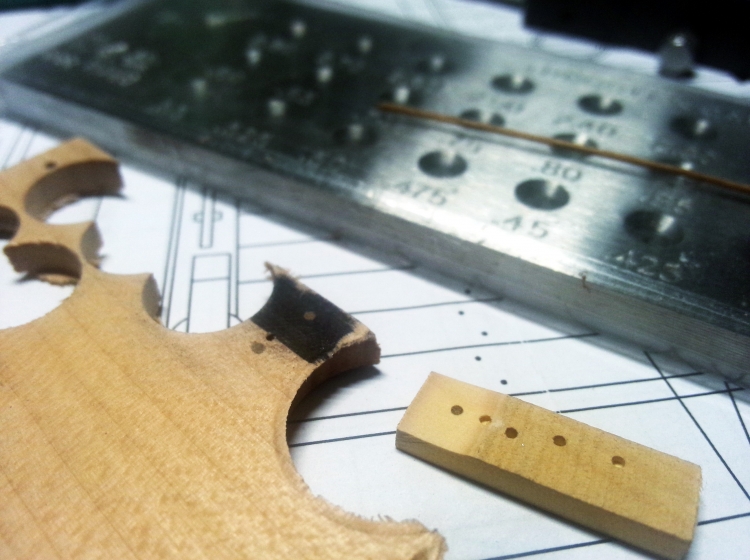

2.用首饰拉丝模具，制作1.0mm樱桃木木丝，模拟真船上面的木塞（不用铜钉）；

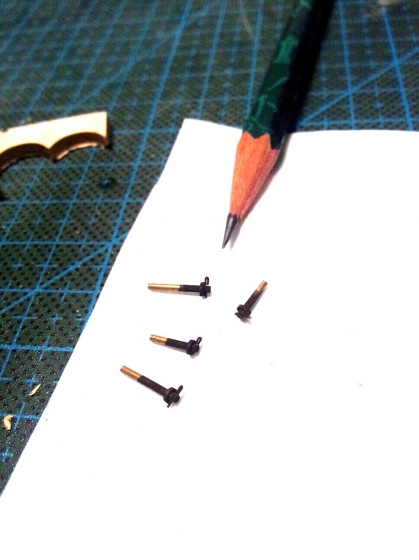

3.制作炮窗外侧4个9字钉的固定环，并加0.3mm的销子；

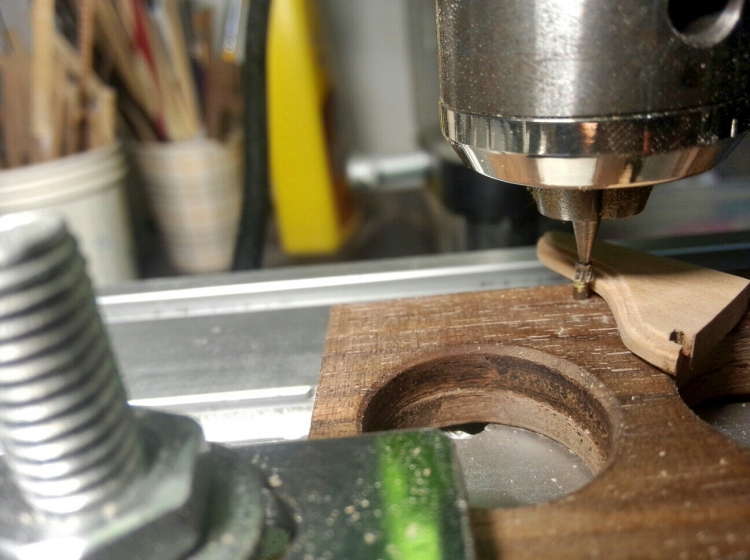

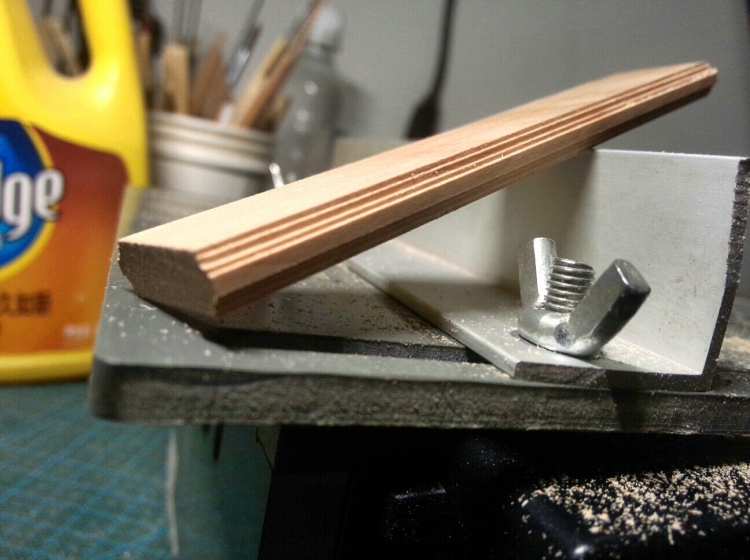

4.用台锯和台钻，给承板开槽，增加花纹，美观。

制作过程不是很专业，术语也不太懂（“侧支索承板”就是记了好久记住的）

上色仿黑檀链接

http://www.4hmodel.com/forum.php ... amp;_dsign=f1e3b78f

甲板炮制作链接

http://www.4hmodel.com/forum.php ... amp;_dsign=394a8ccc

ada1976 · 发表于 2016-8-29 11:04:43

本帖最后由 ada1976 于 2016-8-29 11:06 编辑

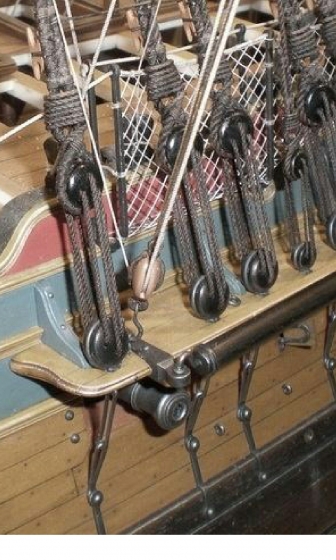

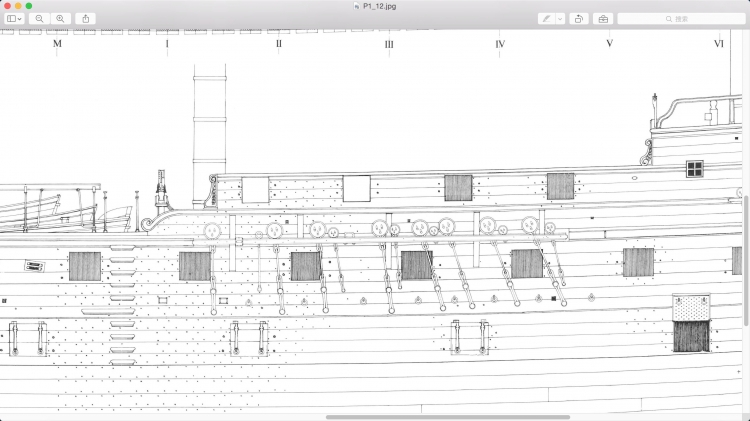

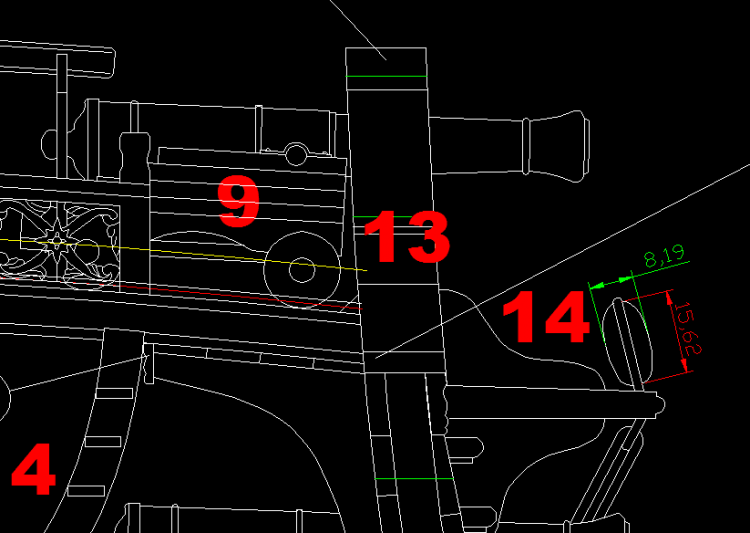

图纸资料以及老外制作的，看看能不能上传

枫桥客 · 发表于 2016-8-29 11:52:11

必须赞一下！

15898101585 · 发表于 2016-8-29 12:04:11

楼主做的真是霸道啊。请教一下，您固定炮索的垫片和销子是怎么做的，再就是三眼滑车固定铜丝的沟槽是怎么做的。谢谢

ada1976 · 发表于 2016-8-29 12:19:45

15898101585 发表于 2016-8-29 12:04
楼主做的真是霸道啊。请教一下，您固定炮索的垫片和销子是怎么做的，再就是三眼滑车固定铜丝的沟槽是怎么做 ...

我只想多增加些细节。

垫片是用外径2mm内径1mm的铜管一片片锯下来，木头上面按适合高度钉一个1mm铜丝，把铜管锯下的铜片套在上面用世新打磨轮磨平。

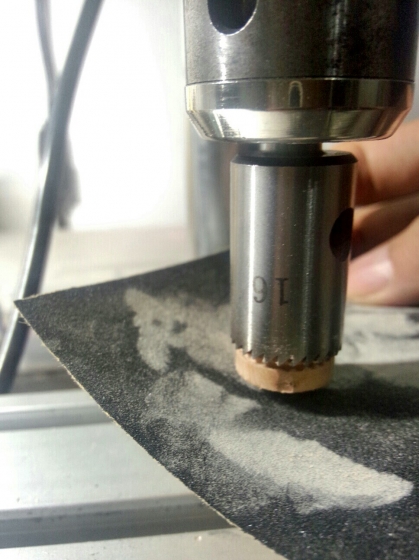

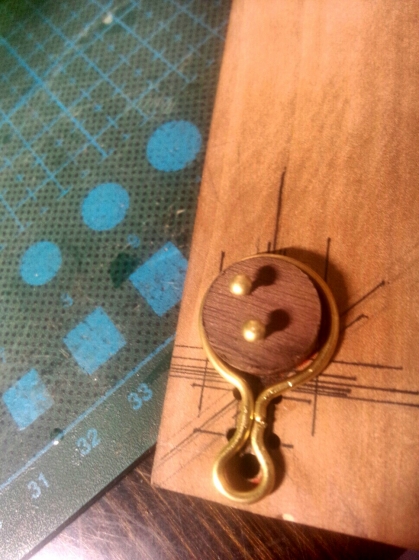

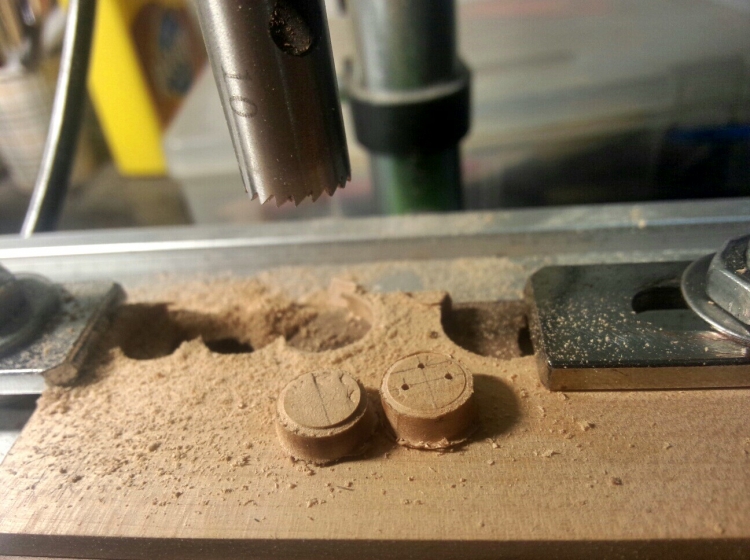

三眼滑轮，是用两排合起来变成一个的。举例：16mm滑轮，需要用1.5mm的铜丝箍，先用14mm的佛珠刀开0.75mm的槽，再换16mm的佛珠刀切下滑轮。用两个上面的零件粘起来，就是1个完整的滑轮了。

15898101585 · 发表于 2016-8-29 15:07:00

明白了，谢谢楼主指点。

显示全部楼层 · 发表于 2016-8-29 15:34:20

提示: 作者被禁止或删除内容自动屏蔽

老张39 · 发表于 2016-9-15 01:54:01

这里还有啊，变态包包我又来顶一顶了

老胖熊 · 发表于 2016-9-15 08:49:25

很漂亮，估计我一辈子也到不了这个程度。

田云中 · 发表于 2016-10-9 11:11:27

学到一招了。谢谢！
