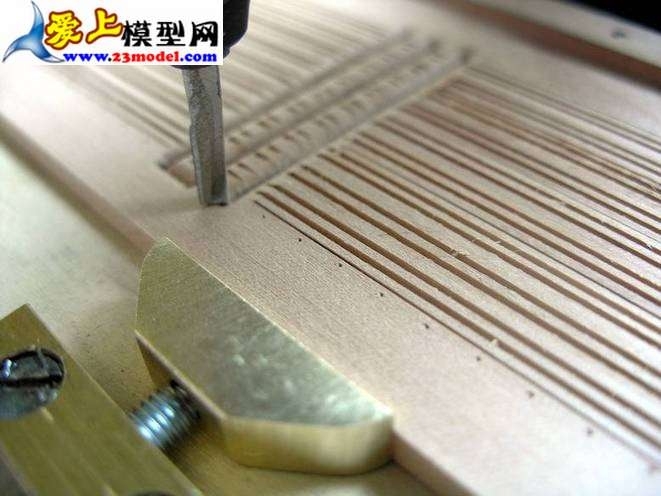

请教各位高手，图中制作者自己加工的刀具是怎么切出那弧形的槽的？

ycdukexin

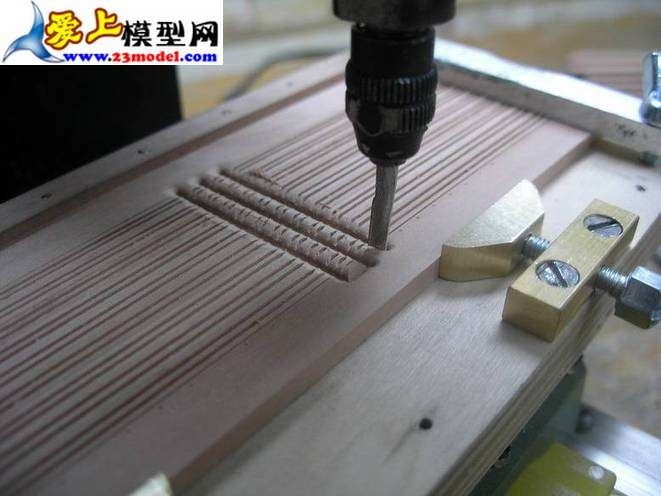

请教各位高手，图中制作者自己加工的刀具是怎么切出那弧形的槽的？如果是个小钻床夹着刀具旋转加工，怎么能铣出圆弧的槽呢？

北斗星

他的铣刀头部是用砂轮机或者磨刀机磨过的，磨成凹圆弧形的成型刀，所以铣出来的槽是圆弧形的。

ycdukexin

北斗星 发表于 2014-8-17 17:59
他的铣刀头部是用砂轮机或者磨刀机磨过的，磨成凹圆弧形的成型刀，所以铣出来的槽是圆弧形的。

你说的好像不对吧，磨成凹圆弧形的成型刀如果旋转着一刀过去，不是把滑轮的弧面都铣平了吗？我在想是不是跟他的刀柄弯曲有关系。探讨一下{:2:}

北斗星

ycdukexin 发表于 2014-8-17 18:10
你说的好像不对吧，磨成凹圆弧形的成型刀如果旋转着一刀过去，不是把滑轮的弧面都铣平了吗？我在想是不是 ...

呵呵，你没理解我说的意思，等我画个图你就清楚了。

北斗星

磨成这样的成型刀，刀具是旋转的。

ycdukexin

北斗星 发表于 2014-8-17 18:13
呵呵，你没理解我说的意思，等我画个图你就清楚了。

谢谢，真心希望得到你的指点。

北斗星

ycdukexin 发表于 2014-8-17 18:16
谢谢，真心希望得到你的指点。

不过他这个刀其实是另外一种情况，他的刀是不旋转的，是固定不动的，他是将刀具磨成凹球面型，然后硬拉出来的

ycdukexin

北斗星 发表于 2014-8-17 18:16

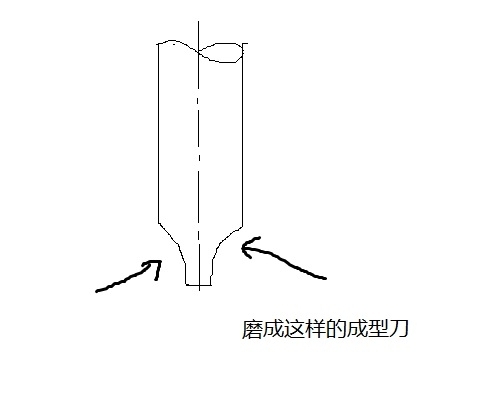

磨成这样的成型刀

这个刀真是可以的。但 图中的刀具跟你这个不一样，而且他的刀柄是个弯的。

ycdukexin

北斗星 发表于 2014-8-17 18:18
不过他这个刀其实是另外一种情况，他的刀是不旋转的，是固定不动的，他是将刀具磨成凹球面型，然后硬拉出 ...

哦！是这样呀，感谢老师指点哦！总算明白了{:3:}

薄荷绿

图里面很明显了啊，就是刀刃部分是个往里面凹的圆弧，他这个相当于是半边刀刃在加工，一旋转就形成了一个具有凹圆锥体的一个成型铣刀了，反映在加工面上就是一个凸圆弧面了~~~楼主一看就不是学机械的啊~{:soso__4607844064215092132_3:}
